Что внутри у электронного чайника?

Концепция “Умный дом” давно не дает мне покоя... Я расскажу о своем личном опыте в деле автоматизации кухни. На кухне тоже должна быть электроника! Никто уже не посчитает диковинкой такие вещи, как:

1. микроволновая печь, которой можно задать алгоритм работы нажатием кнопок на цифровой клавиатуре;
2. холодильник с электронным термостатом;
3. духовой шкаф с электронным таймером и датчиком температуры.

Хотелось бы еще чего-то необычного. Есть, конечно, интересные устройства, вроде холодильника, умеющего самостоятельно заказывать продукты и раздавать торренты (Антон, тебе привет :) ), но это уже слишком.

Мне нужен был электрочайник. Я, естественно, решил покупать электронный.

Выбирать долго не пришлось, так как в 2009 году еще не было большого выбора электрочайников с электронным управлением. Мой выбор пал на Philips HD 4686/30 (белого цвета). Эта моделька умеет нагревать воду по выбору до 40, 60, 80 или 100 градусов, поддерживать заданную температуру в течении 30 минут, имеет несколько защит от перегрева. Радует глаз ряд светодиодов на его корпусе, которые показывают текущую температуру воды.
Как всегда, моему счастью не было границ. Очень удобно оказалось нагревать кипяченую воду до 60 градусов для того, чтобы растворить варенье и не ждать, пока вода остынет перед тем, как ее пить. Удобно заваривать зеленый чай 80-градусной водой и т.п.

Все было отлично чуть больше года, пока в чайнике не накопилось столько накипи, что это уже стало раздражать.

От накипи я избавляюсь очень просто — высыпаю в чайник половину пакетика лимонной кислоты и кипячу в нем воду. После очистки дно чайника и все его фильтры (сеточки и металлическая стружка) опять заблестели и стали как новые.

И тут началось... На следующий день чайник потек.
Вскоре я выяснил, что достаточно много владельцев этой модели столкнулись с подобной проблемой.
Гарантия на чайник еще не закончилась. В сервисном центре сказали, что чайники не ремонтируют, а просто заменяют на новые. Но вот незадача — чайники белого цвета уже не выпускают! Черный чайник смотрелся бы на моей кухне не “кошерно”, так что я отказался его менять и решил чинить самостоятельно.
Ну что ж, подумал я, вот и настал тот час, когда я могу с чистой совестью наконец покопаться в его внутренностях.

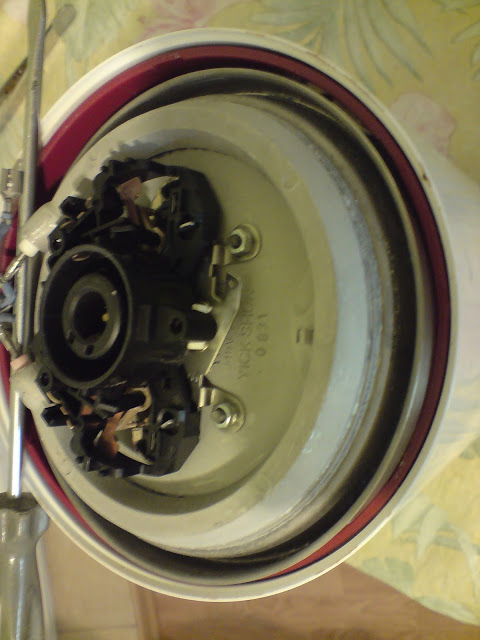

Разобрать его в первый раз было непросто — нужна была отвертка “звездочка” (T8) и недюжинная сноровка для отгибания пластиковых защелок. Вскоре я добрался до дискового нагревательного элемента, вытянул его и снял с него уплотнительное кольцо.

Уплотнительное кольцо, кстати, запатентованное (китайский патент №zl98811836.x). Называется оно EASIFIX PRESSURE SEAL (тут подробнее).

Как оказалось, течь была вызвана присутствием остатков накипи на уплотнительном кольце. Я все тщательно вычистил раствором лимонной кислоты и собрал чайник обратно.

Позже я стал перебирать чайник каждый раз после подобной чистки.

Примерно через год меня ожидал второй сюрприз. Чайник стал выключаться через несколько секунд после включения. Первое, что я предположил, — проблемы с блоком питания электроники. Грешил на высохший электролитический конденсатор. На этот раз я разобрал чайник полностью.

Надо отдать должное инженерам, корпус продуман очень хорошо. Электроника надежно защищена от влаги. Есть чему поучиться.

Вот оно — электронное сердце, т.е. печатная плата моей “прелести”. Я нашел документацию на микроконтроллер, оказалось, что он способен даже музыку играть.

По ходу выяснил, что в чайнике не один датчик температуры а два — внизу и вверху под крышкой. Двойная защита!

Я заменил конденсатор и проверил работу чайника. Все прошло нормально.

Видео с испытаний :) :

Я собрал чайник обратно, залил воду и... он опять выключается через 2 секунды!

Как всегда, в разобранном виде работает, а в собранном — нет. Обычное дело.

Я уже не знал куда “копать”. И тут случайно заметил, что если чайник потрясти, то ему удается проработать несколько дольше. Стало похоже на то, что всему виной не электроника, а механика.

Я добрался до термореле — это третья линия обороны. Термореле находится на тыльной стороне дискового нагревательного элемента. Оказалось, что оно вышло из строя и стало размыкать цепь при штатных температурах вместо аварийных. Починил я его просто подогнув контакты пинцетом.

Теперь чайник работает как надо.

Может теперь приделать к нему радиоуправление? ;)
